מקלדת ניסיונית Sunshine

תקציר, מונח מפואר ל-TL;DR.

באמצעות האסטרטגיות הכי חאפריות ובדרך הקלה ביותר, פיתחתי את המקלדת הטובה ביותר אי פעם. נכון, הטובה ביותר. עד שאכין את הגרסה השנייה, זאת אומרת. להלן הסבר מפורט מדי על כל מה שעשיתי ולמה עשיתי את זה. אל דאגה, יש תמונות.

רקע

תמיד התעניינתי במקלדות. כשהייתי בת שש, פירקתי בקפדנות את מכונת הכתיבה הלא מתפקדת של אמי, סמית'-קורונה SD 300, לרמה שלא ניתן היה לתקן או להרכיב מחדש. סליחה, אמא, רק רציתי לדעת איך זה עובד... כשגדלתי, למדתי בסופו של דבר על מקלדות מכניות מהאינטרנט, כמו כולנו. באופן בלתי נמנע, נתקלתי בסצנת התחביב וקניתי כמה ערכות להרכבה.

ה-Lily58 הפכה למקלדת המפוצלת הראשונה שלי, ואהבתי אותה. אחרי שלמדתי על מעגלים חשמליים כדי להבין איך הרסתי הוספה של מקודד סיבובי, עברתי בסופו של דבר ל-Iris של Keeb.io בשביל כמות כפולה של מקודדים סיבוביים. למרות אהבתי המיידית למקלדות ארגונומיות, היו לי כמה בעיות עם אלה שהשתמשתי בהן. אמנם יש לי ידיים גדולות, אבל האצבעות שלי קצרות יחסית. השורה העליונה מבין ארבע השורות ברוב המקלדות המפוצלות הרגישה לי כמו בזבוז גדול של מקום; והזרתות שלי לא יכלו להגיע לשורה השנייה מלמעלה מבלי להזיז את כל היד, שלא לדבר על השורה השנייה מלמעלה בטורים החיצוניים ביותר.

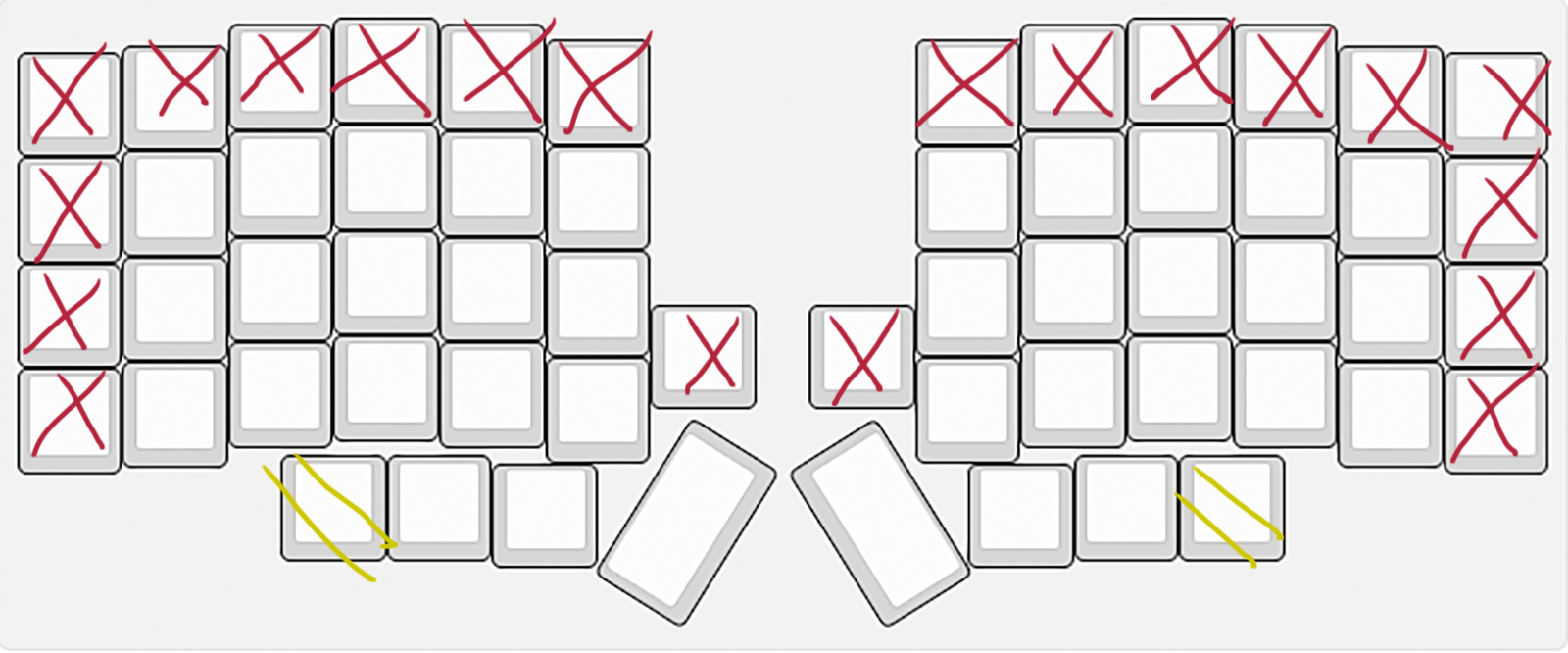

זה אמר שהיו עשרים ושניים מקשים לא שמישים על ה-Lily, ועשרים על ה-Iris, אבל רק בגלל שחסרו לה שניים מהמקשים הלא שמישים האלה מלכתחילה. בנוסף, למרות שאהבתי את החוגות ב-Iris, התגעגעתי לארבעה מקשי אגודל כמו ב-Lily. —אלא שהמקש הרביעי לאגודל ב-Lily היה קצת לא נוח להגעה.— היה צריך למצוא דרך אחרת לסדר אותם. למרות שראיתי מקלדות כמו ה-Ergodox עם שורות מרובות של מקשי אגודל, לא אהבתי את הרעיון. זה נראה לא אלגנטי וקשה להגעה באותה מידה. נראה היה של-Kyria יש דרך טובה יותר להתמודד עם זה. יתרה מכך, הייתי צריכה איזשהו משענת לשורש כף היד כדי לשמור על הידיים ישרות בגלל גובה המקלדות. ראיתי כמה אנשים פותרים את זה עם דברים מוזרים מספוג זיכרון, ואחרים על ידי מעבר מ-Cherry MX ל-Kailh Choc ובלי מארז למעגל המודפס. היה לי רעיון אחר, עם זאת, שיאפשר לי להרים את הידיים בדיוק כמה שאני צריכה בשביל מתגי המקשים, מבלי לאבד את מרחק התנועה של 4 מ"מ שמציעים מתגי MX. ככל שהשתמשתי במקלדות, צפיתי באסטרטגיות של אחרים וקראתי הסברים על הרציונל העיצובי, התחלתי לחשוב איך תיראה מקלדת אידיאלית עבורי.

מטרות ושיקולים

ככל שהתנסויותי עם מקלדות העמיקו והתרחבו ולמדתי מה אני אוהבת ומה לא, התחלתי לגבש כמה רעיונות לגבי מה שאני רוצה לשקול בעיצוב המקלדת שלי.

"התיאוריות" שלי על עיצוב.

גלילי האצבעות הם לא החלק השימושי היחיד ביד.

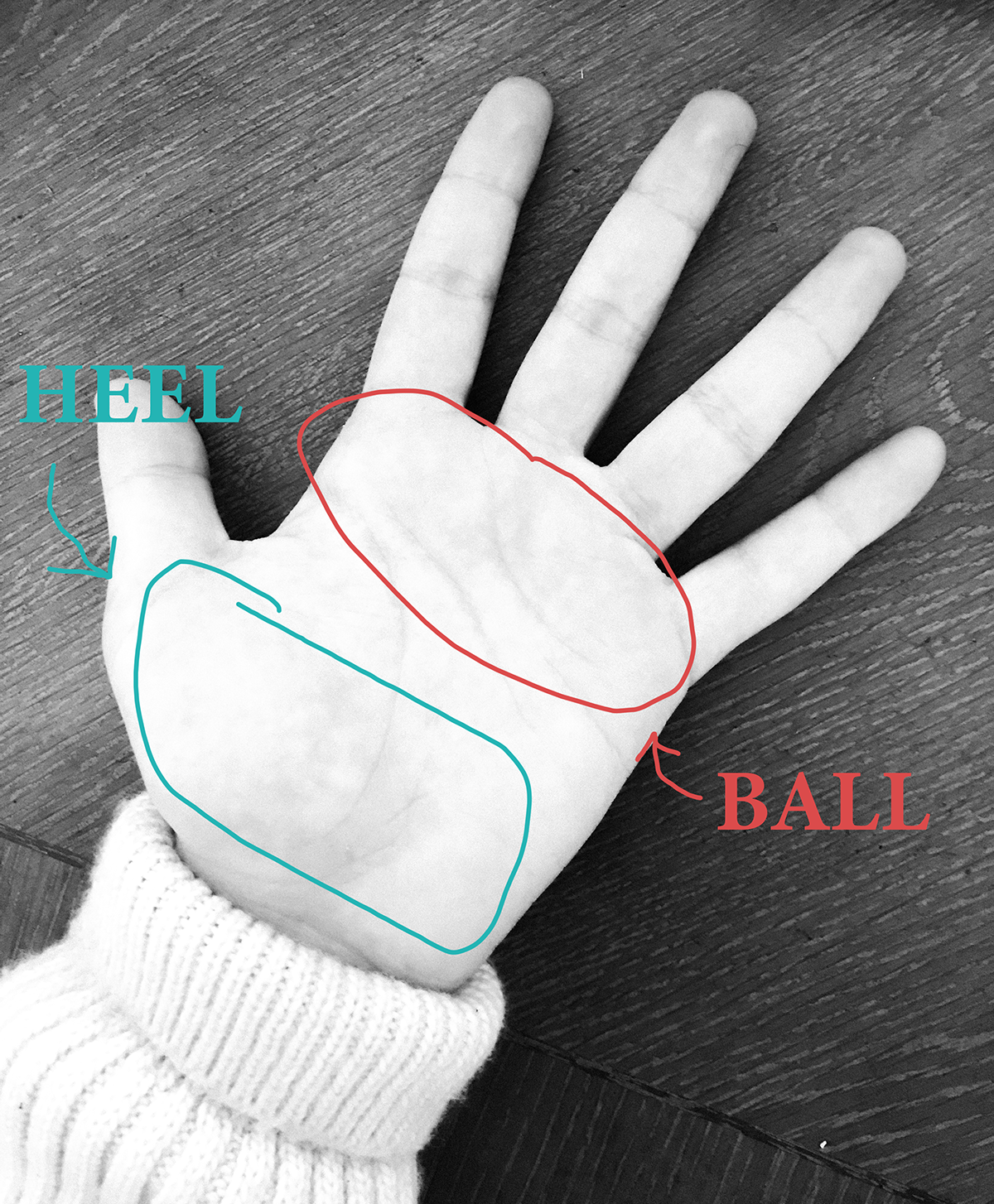

באנטומיה, השרירים בקצה עצמות המסרק בכף הרגל יוצרים נקודת ציון המכונה 'כרית' כף הרגל. ישנה נקודת ציון דומה בידיים בקצה עצמות המסרק בכף היד שאכנה כרית כף היד כי אני לא יודעת כלום על אנטומיה ואין לי מושג אם יש לזה שם רשמי. אם אתם יודעים איך קוראים לזה, בבקשה תגידו לי. באותה מידה, אכנה את נקודת הציון בתחתית כף היד המכילה את עצמות שורש כף היד כעקב. למרבה המזל, נראה שזו לפחות טרמינולוגיה מקובלת. אני מאמינה ששתי נקודות הציון הללו אינן מנוצלות מספיק בכל הנוגע למקלדות, במיוחד כאשר מיקום העקב עצמו חשוב מאוד להשגת שורש כף יד ישר כדי למנוע כאב. עם הפריסה המתאימה, ניתן להשתמש בהן כדי להעניק לפחות ארבעה מקשים נוספים.

מקלדות צריכות לסייע בגישה נוחה לצירופים.

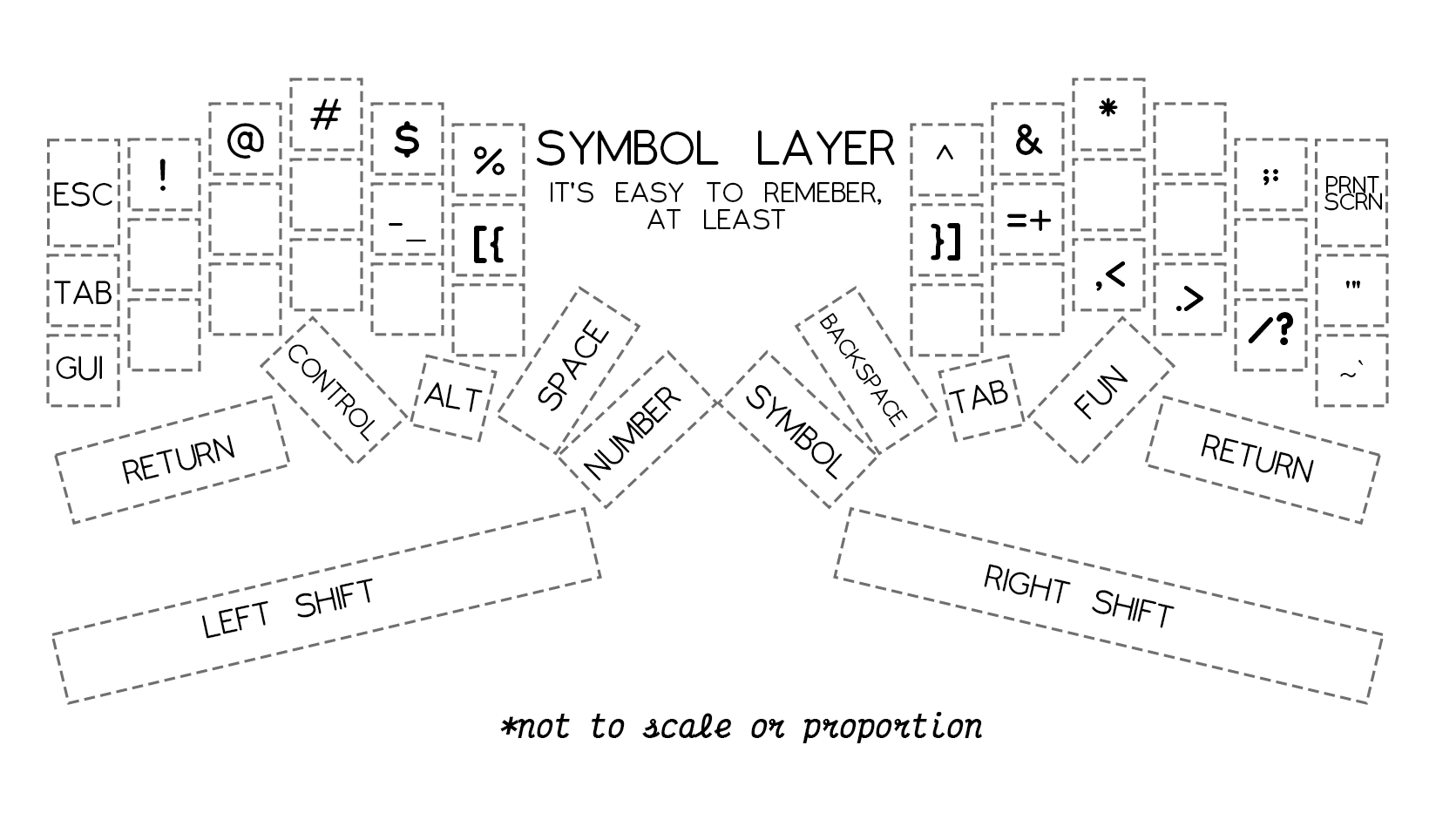

זה אומר לעצב כדי לאפשר לעצמי להימנע מצירופים המערבים את הזרתות ולאפשר צירופים מבלי להזיז את הידיים. הדרך הטובה ביותר שאני יכולה להסביר זאת היא לשבור את הרצף בסיפור ולהסביר זאת באמצעות המוצר המוגמר. מקשי הקיצור ב-Sunshine מסודרים בצורה מאוד ספציפית. זה בגלל שלפעמים צריך ללחוץ, נגיד, CTRL + ALT + Z. בפריסות אחרות, ייתכן שתשתמשו בזרת שלכם עבור CTRL, בקמיצה עבור Z ובאגודל עבור ALT. ב-Sunshine, אתם פשוט שמים את האגודל בין CTRL ל-ALT ולוחצים על שניהם בבת אחת. היד שלכם לא צריכה לזוז והזרת יכולה להקיש על Z. עבור הקיצורים הנפוצים מאוד הכוללים CTRL + SHIFT, מקש העקב דואג לכך.

כך, יצרתי רשימה ארוכה של תכונות שרציתי, שילוב של רעיונות אהובים והתאמות לעצמי. אלו היו עכשיו המטרות שלי לעיצוב:

• יותר מקשי אגודל. אלה מושלמים למקשים המשמשים לעתים קרובות לבד או בשילוב עם אחרים כמו SPACE CTRL ALT או GUI.
• משענת לשורש כף היד שמשמשת גם כקלט.
• מקש שמנצל את ה'כרית' החיצונית של היד בעצמות המסרק הרביעית והחמישית.
• מפוצלת, ברור.
• פריסה טורית מדורגת שמתאימה לידיים שלי, דירוג גבוה במיוחד בזרתות.
• מראה ייחודי שבולט מבין אינספור פרויקטים דומים.
• משקל קפיץ נמוך כדי שאוכל לנסות קצרנות. (לזה יהיו מלכודות מעניינות).

יצירת המקלדת המושלמת, בדרך הקלה

העיצוב החל באופן רשמי בסביבות ה-11 במרץ 2022 לאחר שחזרתי לארצות הברית מטיול ארוך באירלנד. למרות שהתנסיתי עם עורך פריסות מקלדת לאורך כל הטיול ולפני כן, סוף סוף הגעתי לעיצוב שאהבתי (ששאל בכבדות מה-Kyria של SplitKB שהוזכרה קודם). הוא נפטר מכמה מהמקשים שנראו פחות נגישים מה-Kyria, והגדיל את הדירוג בטורים החיצוניים ביותר. הוספתי מקשים לחלקי היד שלדעתי הגיע להם, וזהו.

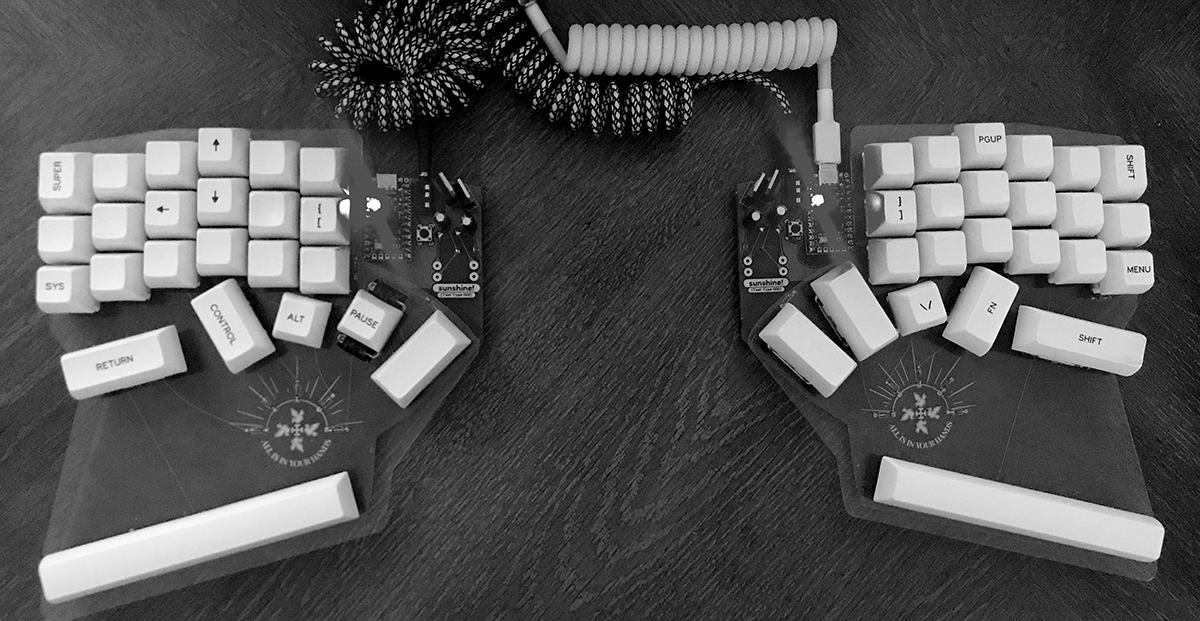

אני חושבת שזאת נראית הכי טוב, אבל הכי פחות שמישה. כפות הידיים שלי ארוכות מדי. שימו לב למקשי ה-1.25U בטורי הזרת החיצוניים ביותר. זה אמור לשמור על מראה נחמד.

עיצוב בעזרת קרטון

כדי ליצור אבות טיפוס מהירים לעיצובים שלי, החלטתי לשים את הפריסה על קרטון. השתמשתי במחולל הפלטות של Keeb.io כדי ליצור קובץ SVG שיכולתי להדפיס כתבנית נייר.

לאחר מכן הייתי לוקחת את התבנית ומדביקה אותה לקרטון וחותכת מכל אחת מארבע הפינות פנימה, תומכת בצד התחתון של החתך באמצעות גלגל של סרט אריזה. זה בשום אופן לא מספיק טוב לבנייה קבועה בחיווט ידני, אבל זה עובד מספיק כדי לבדוק את הפריסה.

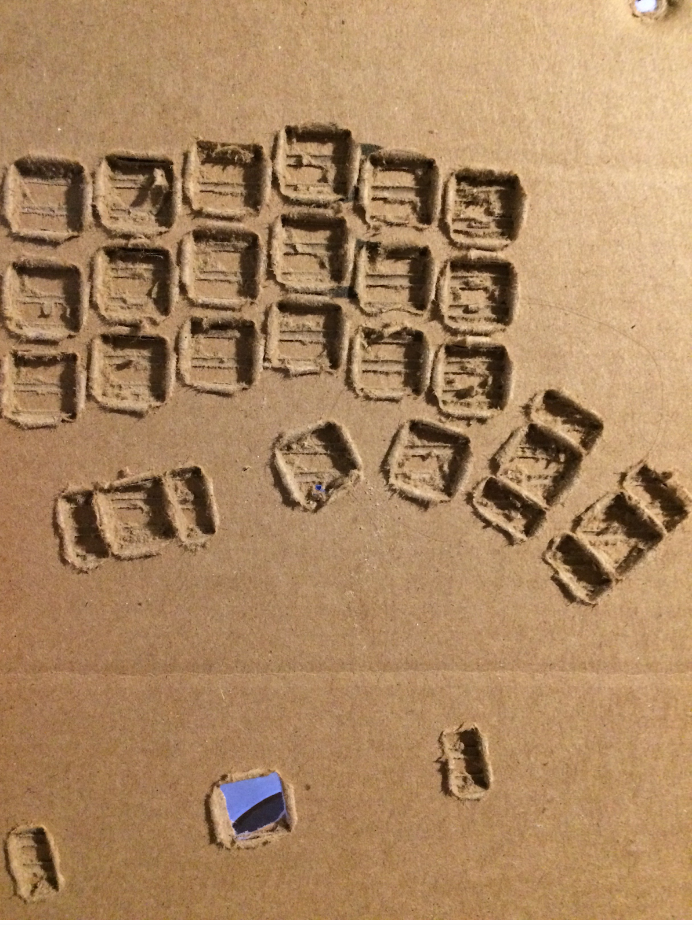

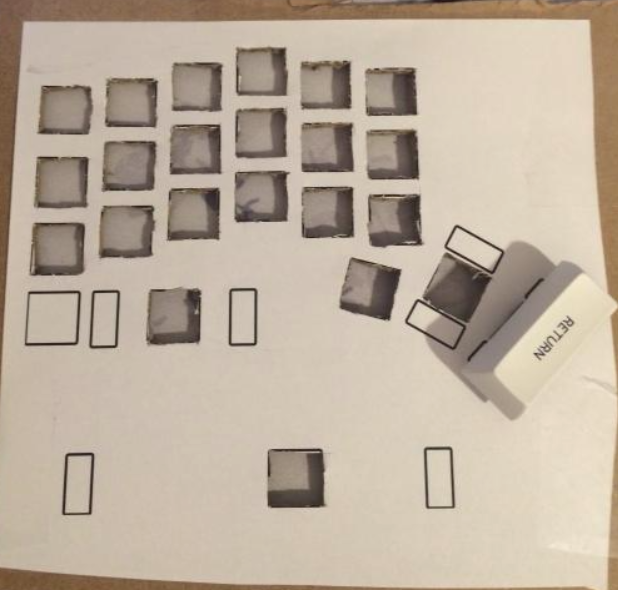

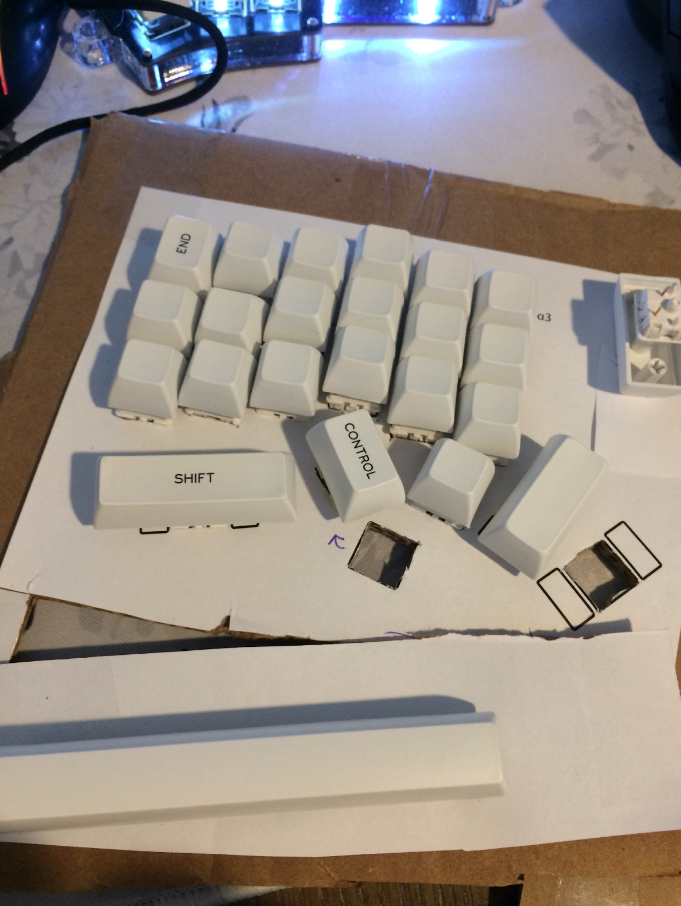

לאחר שנחתכו עשרים ושניים ריבועים קטנים, יכולתי להניח את המקשים. כאן הבנתי שמקש ה-BALL לא יכול להיות בגודל כל כך מוזר, ושאצטרך להסתפק במקש בגודל 2.75u. זה היה לטובה, כי זה איפשר לי להכניס את מקש האגודל הרביעי.

אבל כן, כל העבודה הזאת רק כדי לגלות שזה לא היה ממש כל כך נוח. יכולתי פשוט למדוד את היד שלי... לא נורא, זה היה רק קרטון וכמה דקות.

סיום העיצוב, או למה יש לי מאות ריבועי קרטון בגודל 13.97 מ"מ.

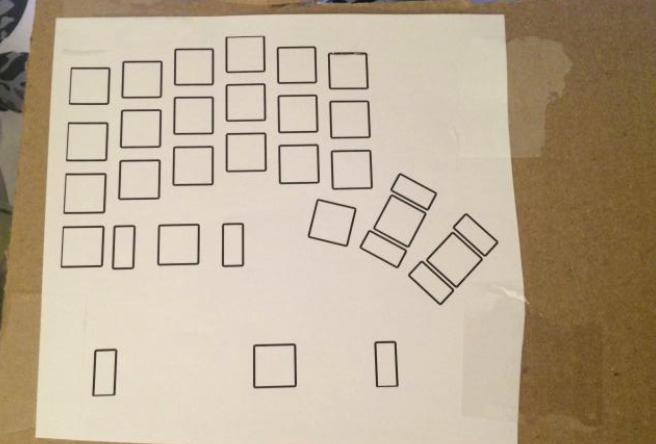

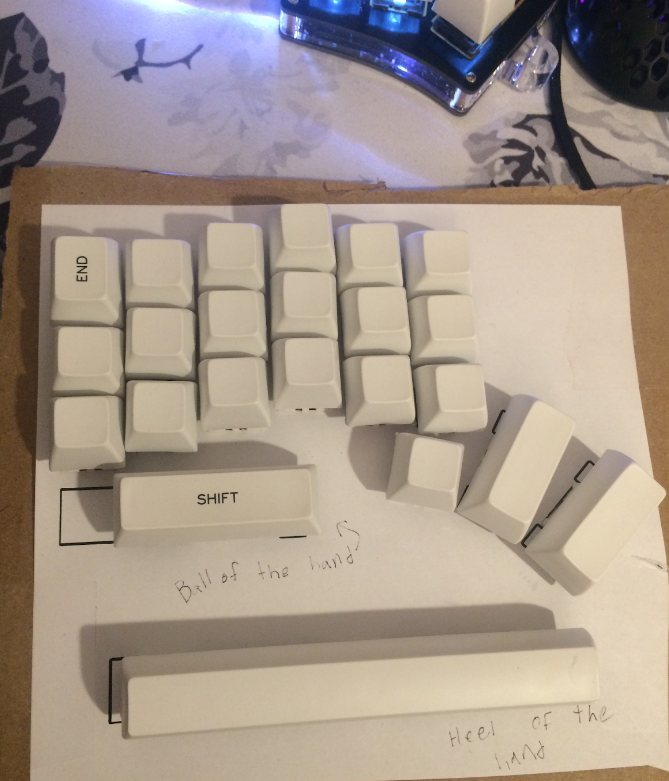

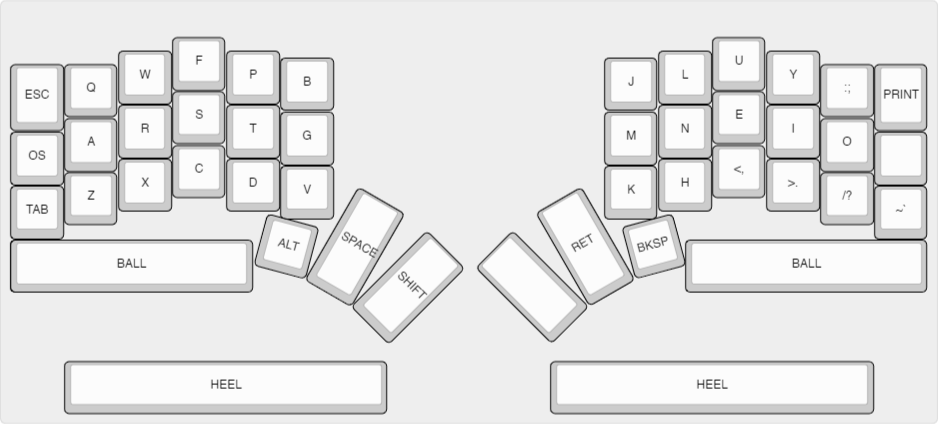

בקיצור, עברתי הרבה איטרציות שונות על קרטון. הכי חשוב לציין שניסיתי להזיז את פס ה-HEEL בהתאמות קטנות מאוד ואז לחתוך לוחות חדשים בכל פעם. הייתי מדפיסה אותם, גוזרת אותם, ומביאה אותם לאמא שלי לבדוק אם זה נוח בכל פעם. זה התחיל להצטבר בכמות הזמן שזה לקח. העיצוב שבתמונה כאן מראה את הניסיון המקורי לשיטה ללחיצה על CTRL ו-ALT בו זמנית.

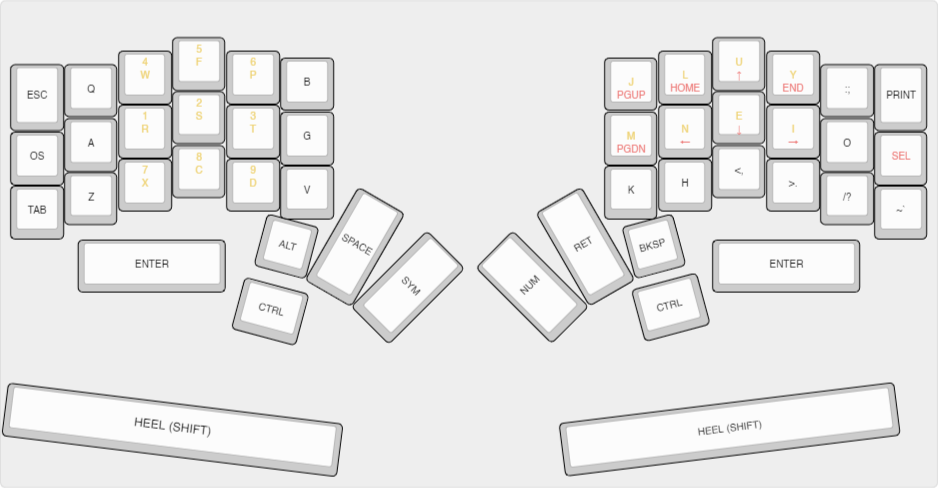

למרבה המזל, הבנתי שאני יכולה פשוט לחתוך את הפס ולהזיז אותו למקום שנוח לי ואז למדוד עם הקליפרים שלי איפה הוא בסוף.

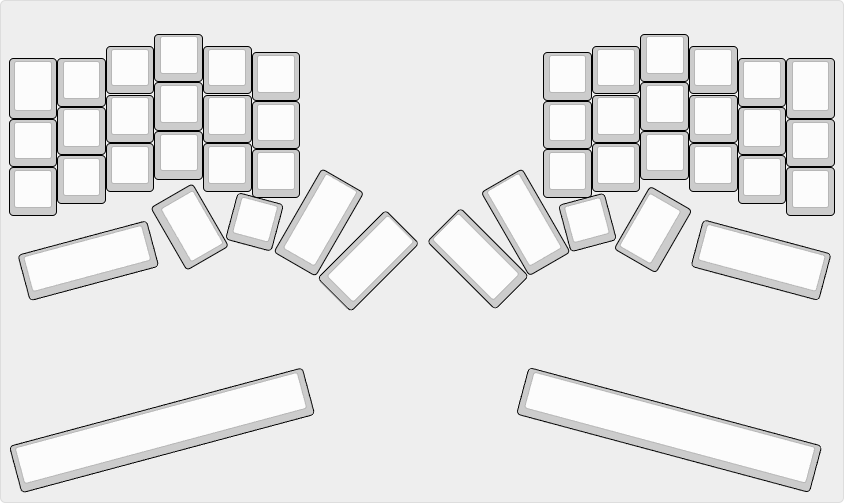

בסופו של דבר, הייתי מרוצה מהעיצוב וממיקום אשכול האגודל ופס ה-HEEL.

המשכתי וייצאתי קובץ dxf ממחולל הפלטות של keeb.io וייבאתי אותו ל-fusion, ואז חתכתי אותו במכונת הכרסום שלי. בקרטון.

ניסיתי להשאיר שכבה דקיקה, מכיוון שלא היה לי משטח עבודה מתחת ובחור הראשון כרסמתי בטעות לתוך המיטה. מה שאמר לחתוך עוד ריבועים ביד. הייתי מרוצה מזה, והמשכתי לחתוך שתי פלטות מפוליקרבונט, ואז הגיע עיצוב המעגל המודפס.

הרפתקאות בעיצוב מעגלים מודפסים.

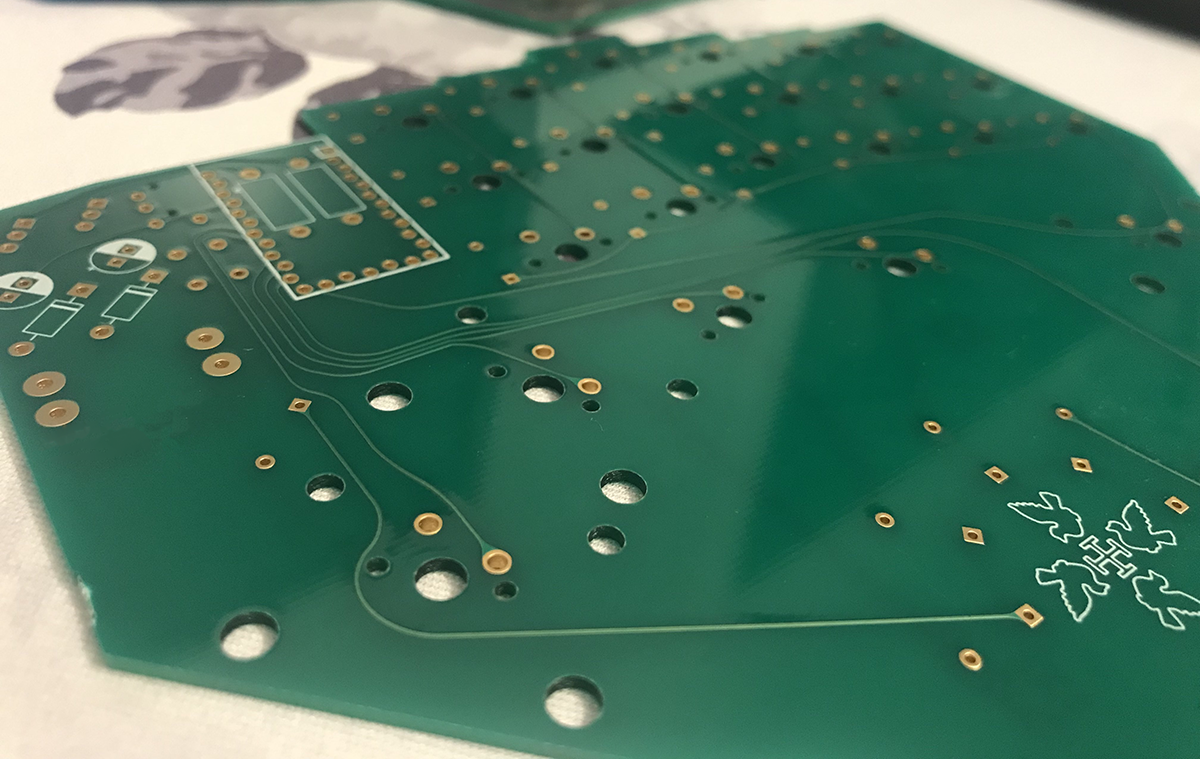

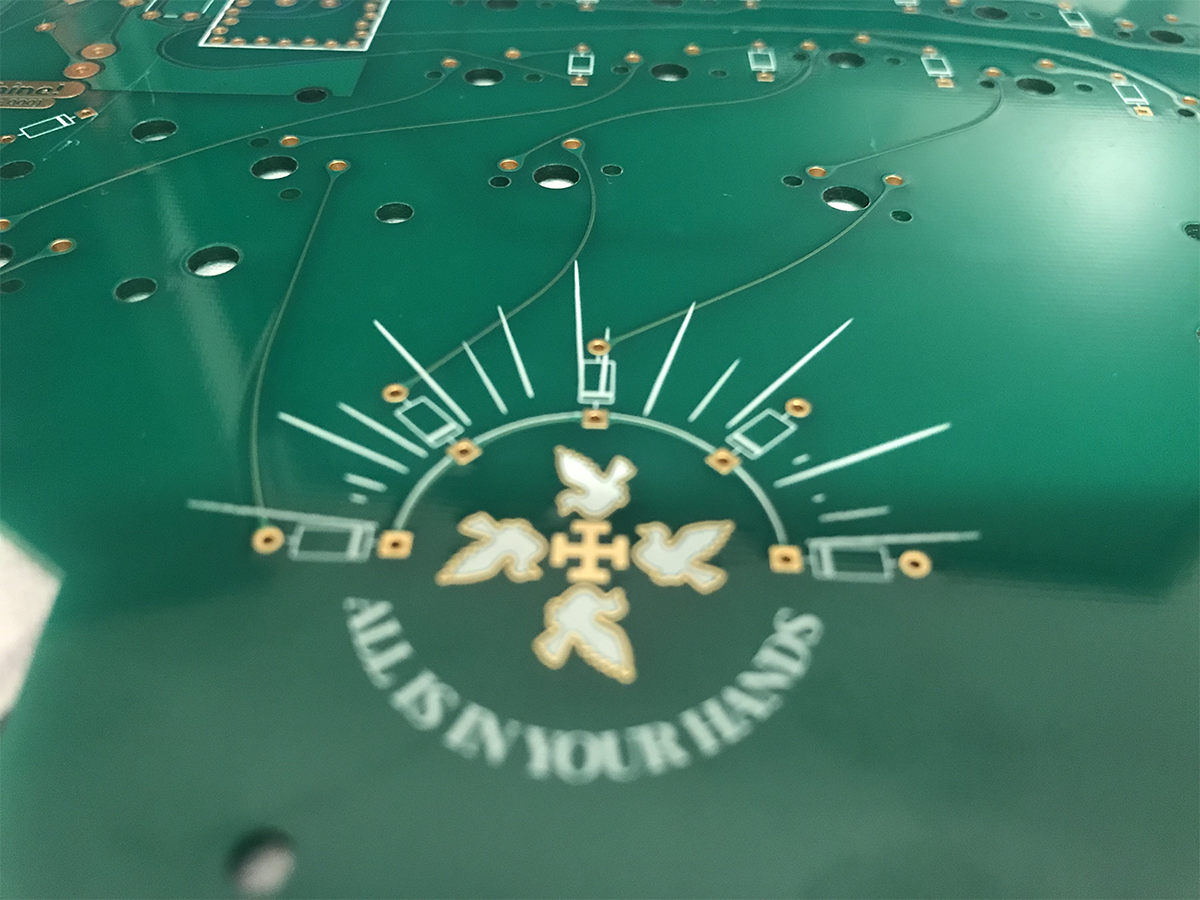

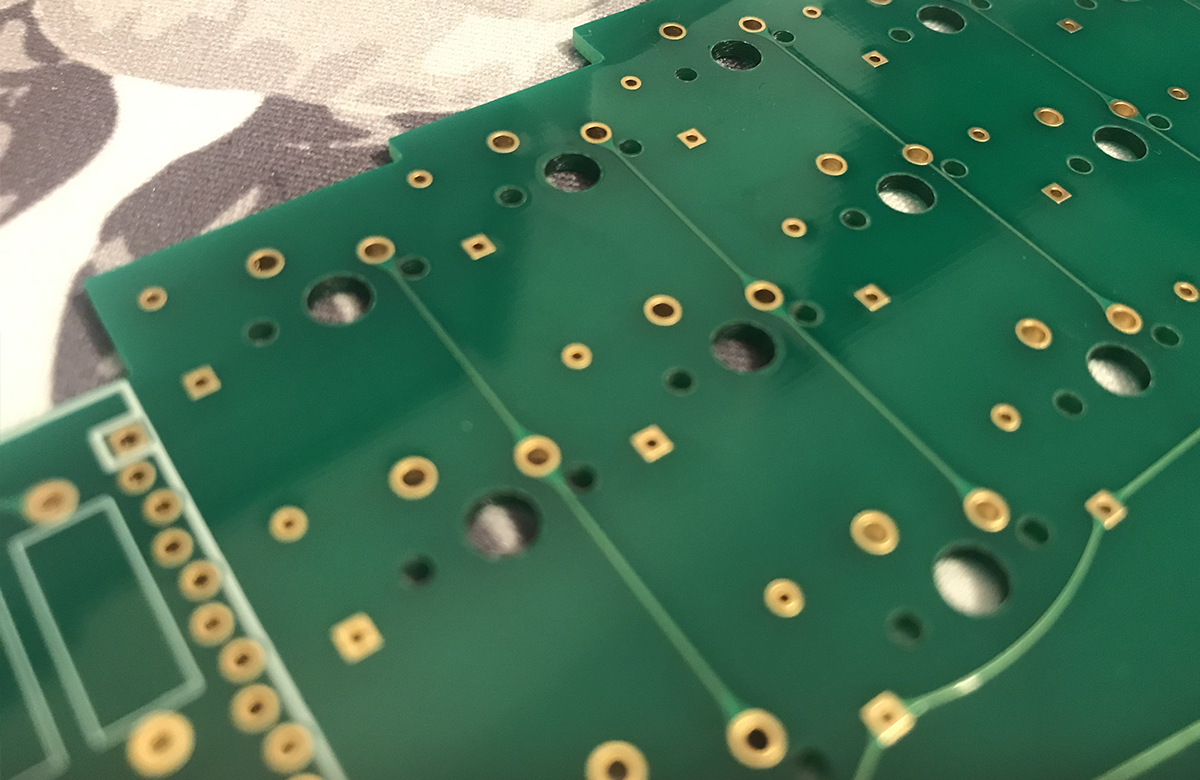

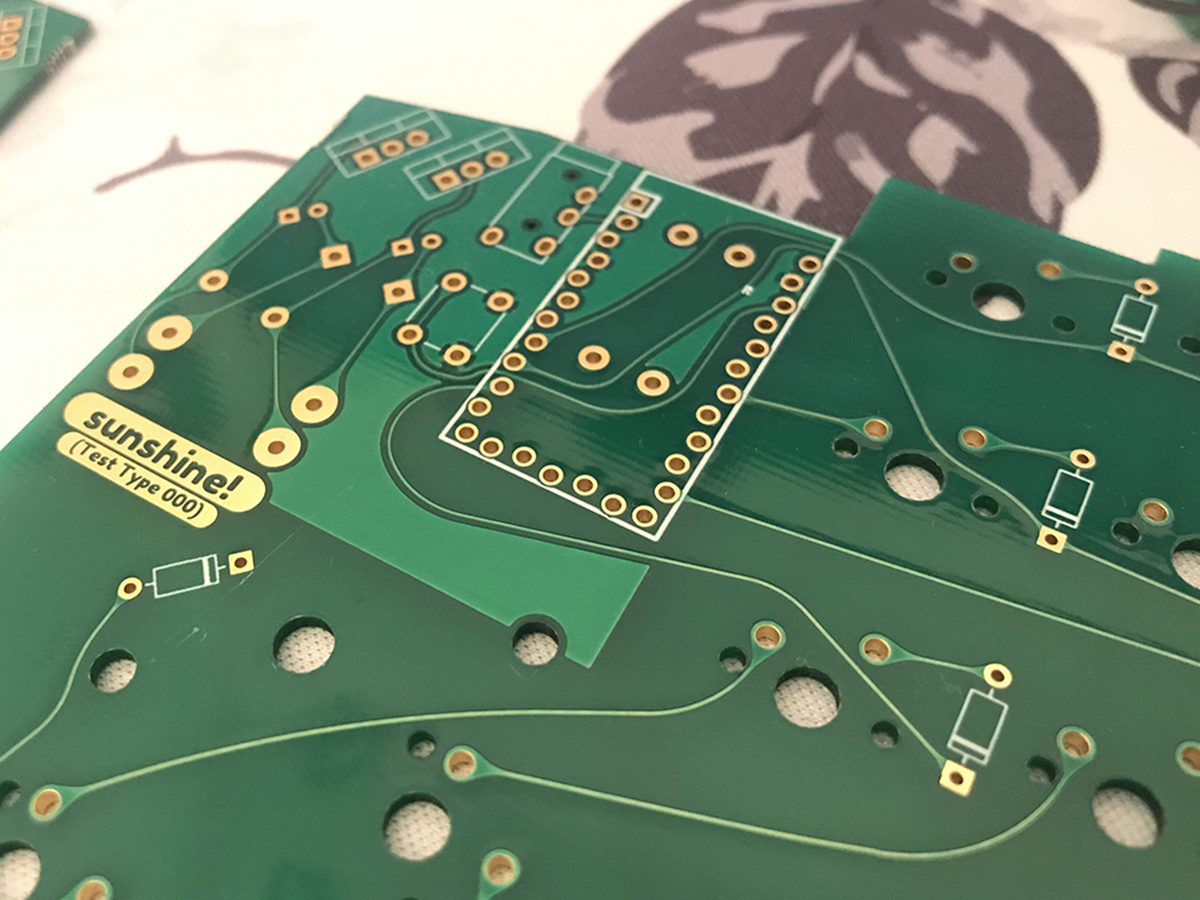

לפני ה-Sunshine, עיצבתי רק מעגל מודפס אחד אי פעם. למרות שהיה לי פס של כמה RP2040, רציתי את היכולת להשתמש ב-QMK כי היה לי ניסיון עם זה ובאותו זמן לא הייתה תמיכה ב-2040. במקום זאת השתמשתי ב-Elite-C כי רציתי את ה-ATMega32u4, ואלה כרגע או יקרים בטירוף או אזלו מהמלאי בכל מקום. לאחר שצפיתי בסרטון משכנע מאוד של Mitxela על מוליכים מעוקלים, החלטתי לנטוש את ברירות המחדל של 45 מעלות ב-KiCad. המעגלים המודפסים, בניגוד לרוב המקלדות המפוצלות המעוצבות היטב, אינם הפיכים כי רציתי מראה מסוים בחזית ובגב. הנה כמה תמונות שנבחרו בקפידה שגורמות למעגלים שלי להיראות ממש טוב ומעט מחוץ לפוקוס. בצבע מלא, מה שהורס את הנושא שלי לדף זה.

באמת יותר כמו מתחת לידיים שלכם.

המקום שבו כל הרכיבים הגדולים הולכים, ה-Elite-C, מעגל הסולנואיד, שקעי TRRS וכפתור האיפוס.

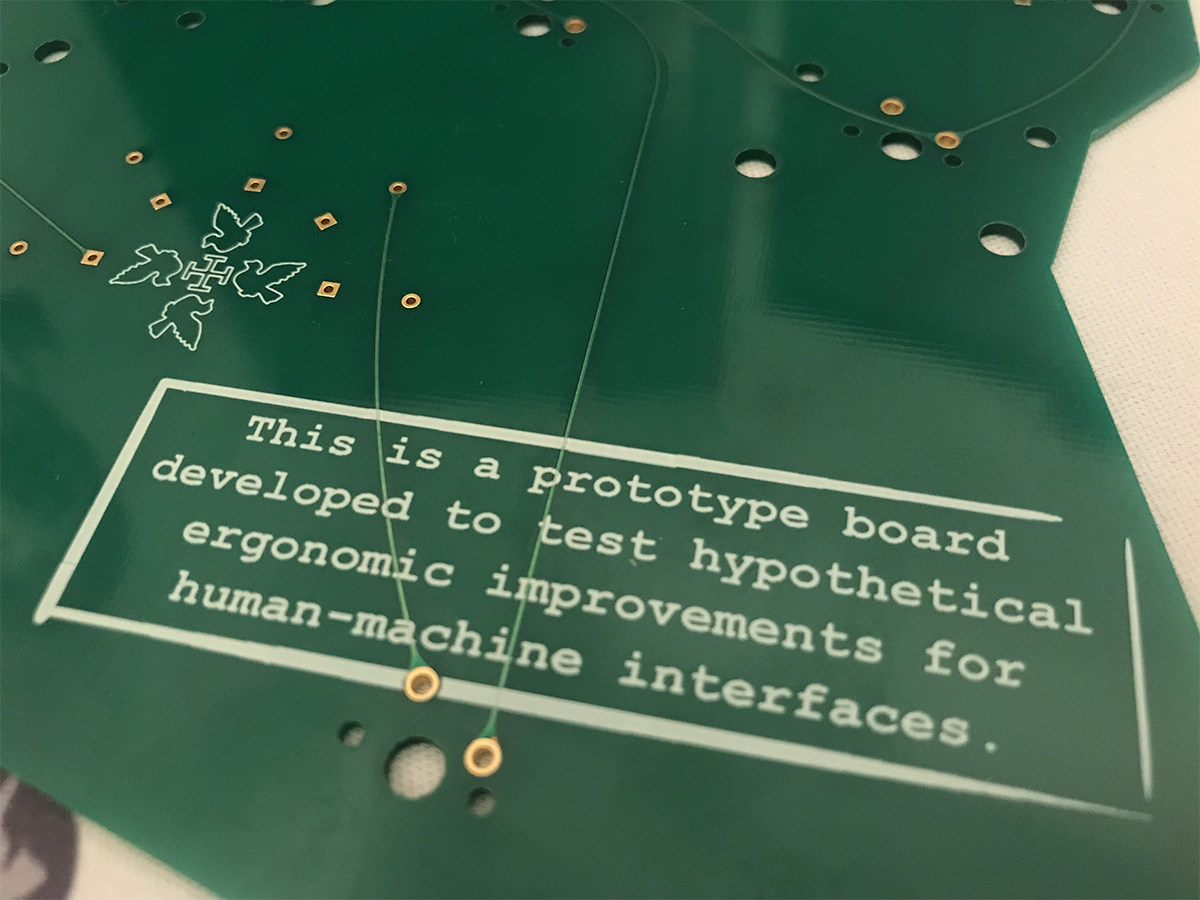

טיפ למקצוענים: מדבקת המשי הזאת פוטרת את העיצוב שלי מכל החסרונות.

צד שמאל אחורי.

אני ממש אוהבת איך שיצאה מטריצת המקשים.

פרצוף ידידותי שיארח לי חברה בזמן ההלחמה.

אני לא אפרסם את קבצי המעגל המודפס עצמם, לא עד הגרסה השנייה. אני מאוד גאה אבל בו זמנית חסרת ביטחון. מקווה שאהבתם את התמונות.

---

מיפוי המקשים שלי, והתאמות אישיות אחרות

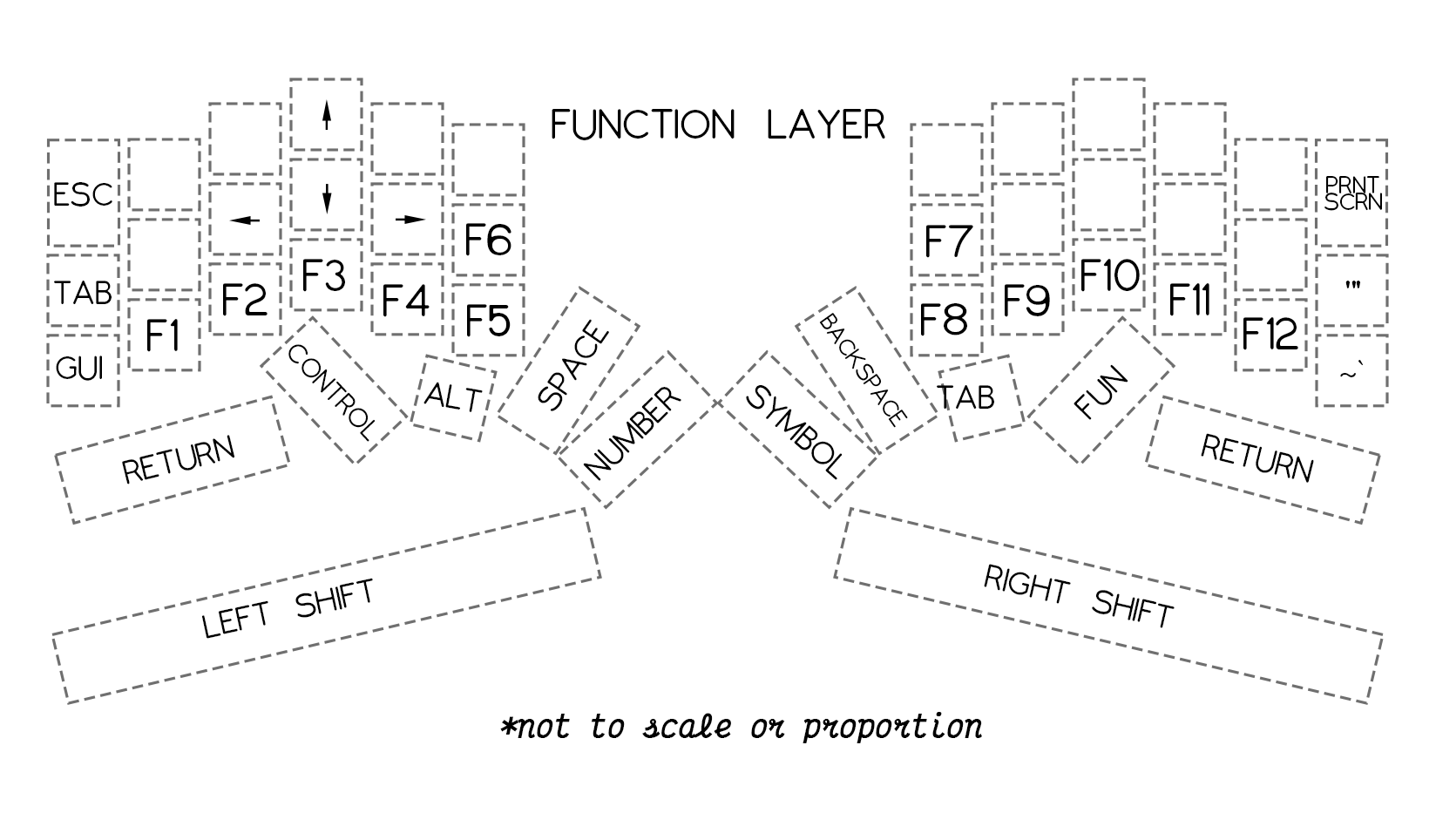

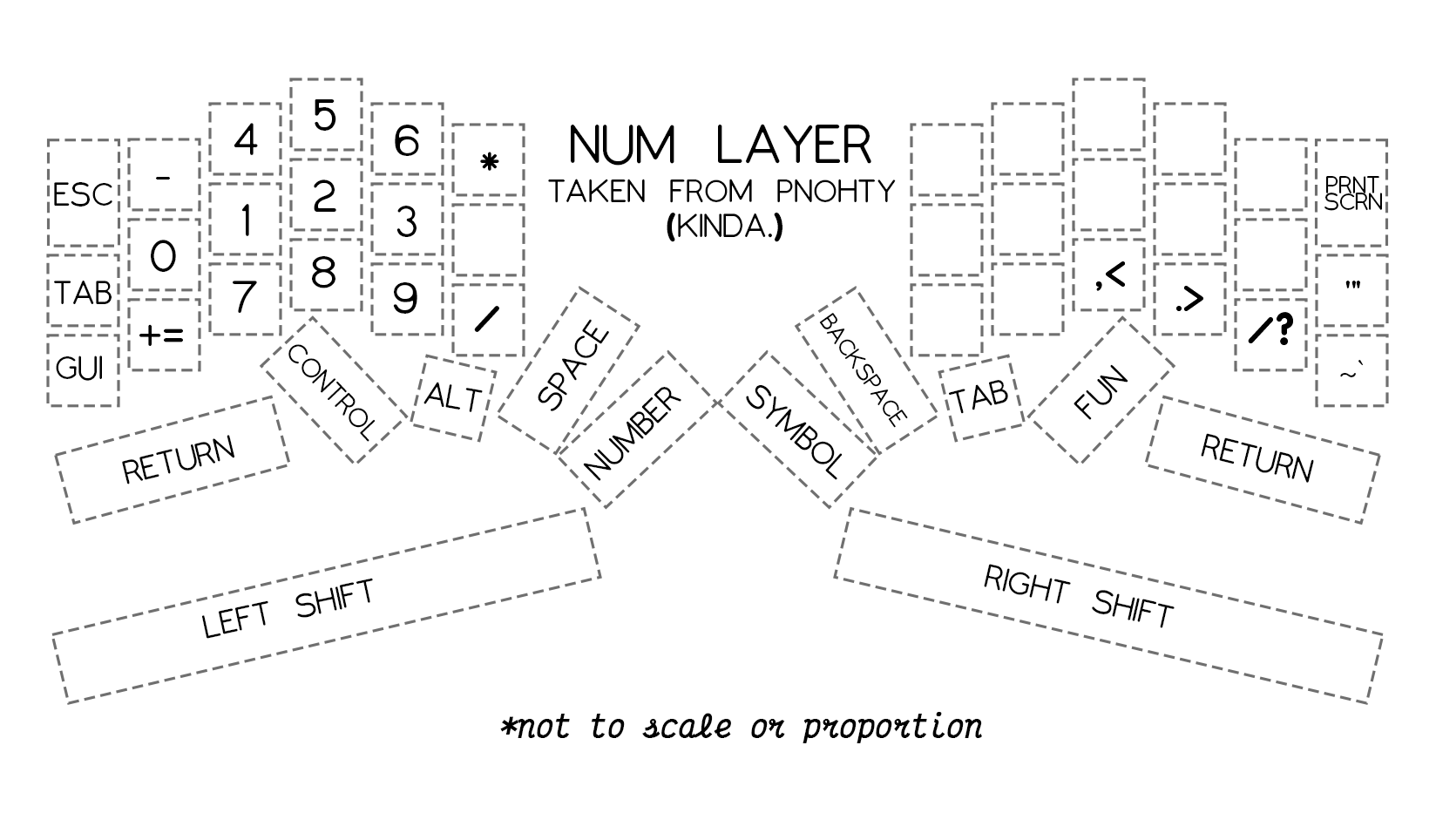

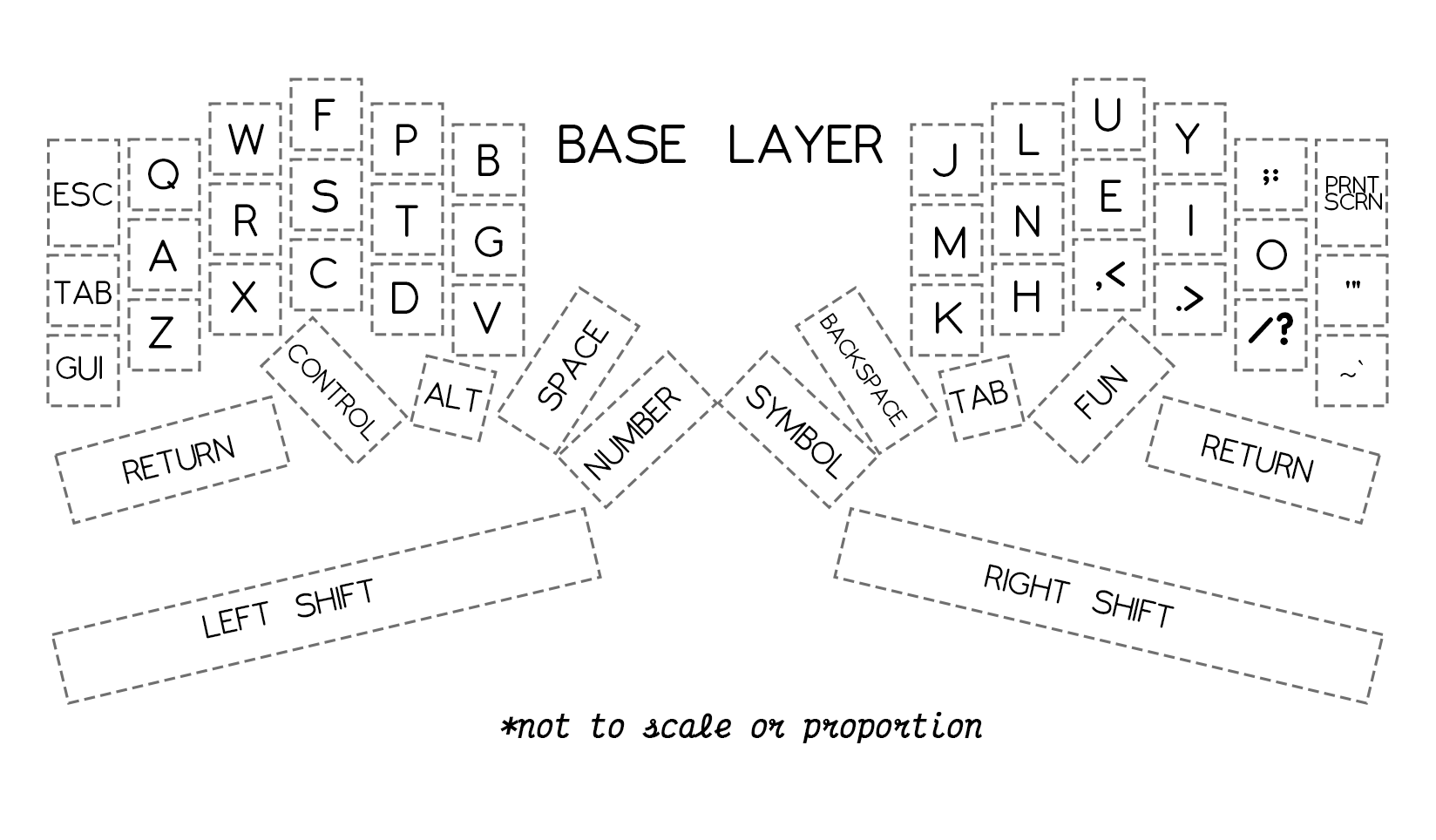

אדלג על הפרטים לגבי ההרכבה, הם משעממים, זה היה קל. (מלבד שימון מפרך של מתגים וקפיצים...) לאחר שהורכבה והונחה על שולחני, ה-Sunshine הייתה כל מה שיכולתי לקוות לו. הגדרתי את VIAL וצרבתי את ה-Elite-Cs עם מיפוי המקשים שלי. מיפוי המקשים שלי די פשוט, באמת קל יותר להראות אותו מאשר לדבר עליו. Colemak-DH וכמה שכבות, שום דבר מטורף. ההערות החשובות ביותר הן שהרגשתי בנוח להשאיר קודי מקשים המיועדים למקלדות של נורמזים כמו =+ במקום להפריד אותם בגלל כמה שקל היה להוסיף SHIFT לכל צירוף. ההתאמה האישית העיקרית שאני רוצה לדבר עליה היא משקל הקפיץ. המקשים האלפאנומריים שלי הם כולם 25 גרם, שזה קל מאוד. מקשי 2U צריכים להיות כבדים יותר אבל אני דוחה את ההלחמה שלהם מחדש ומסתדרת. בגלל זה מקש הרווח שלי משתמש במקש 1U. פסי ה-HEEL, לעומת זאת, משתמשים בקפיצים כבדים להפליא של 650 גרם. זה הופך אותם לנוחים ביותר כמשענות לשורש כף היד, אך בו זמנית מאפשר ללחוץ עליהם בעת הצורך. התוצאות עשויות להשתנות, לא כל שורשי כף היד שוקלים אותו דבר. אם לא הייתי משתמשת בקפיצים כבדים הייתי הופכת דברים בקושחה כך ש-SHIFT יופעל כאשר הפסים כבר לא לחוצים. אה ואני אף פעם לא משתמשת במקש ה-alt השני הזה. אם יש לכם רעיונות מה לשים במקום, תכתבו לי בבקשה.

---

הדברים שגיליתי בדרך

בדיוק כפי שגיליתי אהבות וסלידות חדשות דרך התנסות ומחקר של מקלדות קודמות, השימוש ב-Sunshine הוביל אותי ללמוד דברים חדשים גם כן. אלה כוללים:

• מעבר בין כלי הצבעה לצד ימין של המקלדת יכול להקשות על צירופים.
• הזרתות שלי עדיין מתקשות להגיע לשורה הגבוהה ביותר ולטורים החיצוניים ביותר. (אם כי לא קשה באותה מידה).
• אני מתגעגעת לנוחות של מקודדים סיבוביים.
• נתקלתי במקלדת הזאת במקרה לגמרי. יש לה מקש לכרית האגודל, יכול להיות קלט ממש מגניב להוסיף ל-Sunshine הבאה. ידרוש עיצוב מחדש גדול של העיצוב הכולל אבל זה יכול להיעשות.
• מקש ה-BALL צריך להיות גבוה יותר כדי להגיע לעצמות המסרק הרביעית והחמישית.

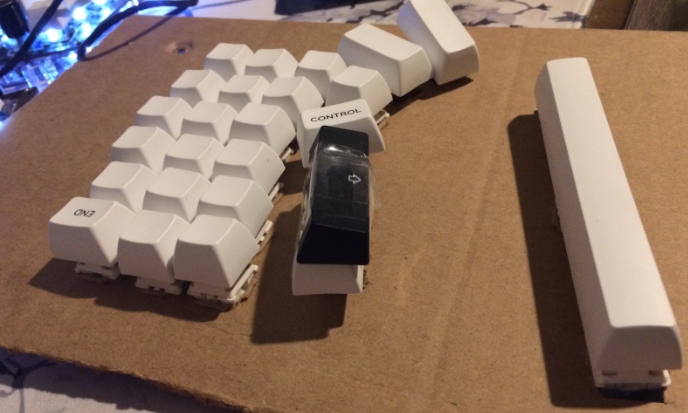

הניסיון שלי במהלך יצירת אב הטיפוס מקרטון לתקן את בעיית הגובה. אלגנטיות ללא דופי, כמובן.

התוכניות שלי לגרסה הבאה.

פריסה מותאמת וממוטבת

אני חושבת שאצטרך להתאים את הדירוגים שוב וללכת על משהו הרבה יותר דרסטי. אני עשויה גם לחקור פישוק. למרות שזה עשוי לדרוש סיבוב שני שלם של יצירת אבות טיפוס מקרטון, יש לי שיטה אחרת שאני להוטה לנסות. תשמעו על זה בפעם הבאה. למרות שהפריסה דמוית ה-Kyria משרתת אותי היטב, אני חושבת שאני רוצה יותר דירוג.

זחילת פיצ'רים

אני רוצה להוסיף מקודדים סיבוביים לבנייה הבאה, לפחות אחד. הם הופכים את ההשהיה והניגון של מדיה לנוחים במיוחד והתאמת עוצמת הקול מתקבלת בברכה רבה גם כן. עם זאת, יש עוד נוחות שאפשר להשיג. ראשית, אני אוהבת את Guilty Gear, ולפעמים אני באמת משחקת Strive במקום להקשיב לאלבומים תוך כדי עשיית דברים אחרים. אני חושבת שמתג 8 כיוונים קטן יכול להיות ממש נחמד להוסיף אם הוא יכול להתאים יפה. אני בספק אם הוא יחליף את מקל הלחימה שלי, אבל זה עדיין יהיה ממש מתוק. חוץ מזה, אני צריכה מכשיר הצבעה כלשהו, שמתג 8 כיוונים לא מתאים לו. סידור דמוי Oddball יהיה ממש נחמד.

עיצוב מוכן לייצור, בעל מראה מקצועי

אני רוצה להיות מסוגלת לשחרר תוכניות לגרסה השנייה המותקנת באטם במארז (אולי אפילו למכור אותה 🤫), אני חושבת שגרסה חדשה תרוויח מכך שלפסי ה-HEEL יהיה מעגל מודפס נפרד, מכיוון שיש שטח מבוזבז עצום על המעגל המודפס כפי שהוא עומד. יתרה מכך, אני רוצה להשתמש ב-RP2040 על הלוח במקום להשתמש במשהו כמו ה-Elite-C. יש לזה יתרונות ברורים, העלות היא אחד מהם, אבל אני רוצה לעשות את זה כי זה פשוט יותר אלגנטי. אני גם רוצה למצוא דרך טובה יותר לטפל במוספטים ובקבלים עבור מעגל הסולנואיד. הם תופסים המון מקום. לבסוף, אני רוצה שיהיו לי יצירות אמנות חמודות על כל הלוח ומוליכים מנותבים טוב יותר. היו לי הרבה רעיונות מגניבים המבוססים על צמח הפוטוס שלי שמעולם לא יישמתי ואני רוצה לתת להם עוד ניסיון.

עד הפעם הבאה!

אני מקווה שנהניתם לשמוע על המקלדת שהכנתי. סליחה אם הכתיבה שלי קצת נוקשה או מגושמת. לא קראתי ספר מאז השנה שעברה. אם אתם רוצים ליצור איתי קשר, אני ב-github ב-pelmeniboiler, בדיסקורד ב-pelmeniboiler#8372, ברדיט ב-/u/pelmeniboiler ובטוויטר ב-@pelmeniboiler.
